جزئیات محصول:
|
| نام آیتم: | دستگاه تراش 2 محوره اقتصادی TFT سایز بزرگ مجموعه DRO | استفاده: | مجموعه تراش دستی 2 محوره |
|---|---|---|---|
| سیستم: | 2 محور TFT DRO SDS2-3VA | مدل مقیاس: | خط کش گریتینگ KA-300/KA-500/KA-600 |
| علامت: | خط کش گریتینگ: RS422/EIA-422-A/TTL | وضوح: | خط کش گریتینگ: 0.001mm/0.005mm |
| نصب DRO: | جعبه برقی با قفسه برای ماشین تراش | Meas. مسافرت رفتن: | مسیر خط کش گریتینگ: 70-3000 میلی متر |
| نمایش دادن: | واحد رنگی TFT | ولتاژ: | خط کش گریتینگ: 5 ولت، DRO: 100-240 ولت |
| برجسته: | کیت دستی 2 محور DRO,کیت TFT 2 Axis DRO,DRO بزرگ 2 محور برای تراش |
||
SINO 2 Axes Economic TFT دستگاه تراش سایز بزرگ DRO کیت SDS2-3VA نصب روی جعبه برقی با دو خط کش توری
این مجموعه DRO مخصوص موقعیت یابی ماشین تراش دو محوره است.
TFT DRO SDS2-3VA باید بر روی جعبه الکتریکی ماشین تراش نصب شود.
خط کش گریتینگ KA-600 باید برای محور Z و خط کش گریتینگ KA-300 یا KA-500 برای محور X باشد.
کابل استاندارد خط کش های گریتینگ 3M است، گاهی اوقات کابل پسوند برای نصب تراش سایز بزرگ ضروری است.
طول کابل پسوند 1 تا 10 متر است، لوازم جانبی اختیاری است.

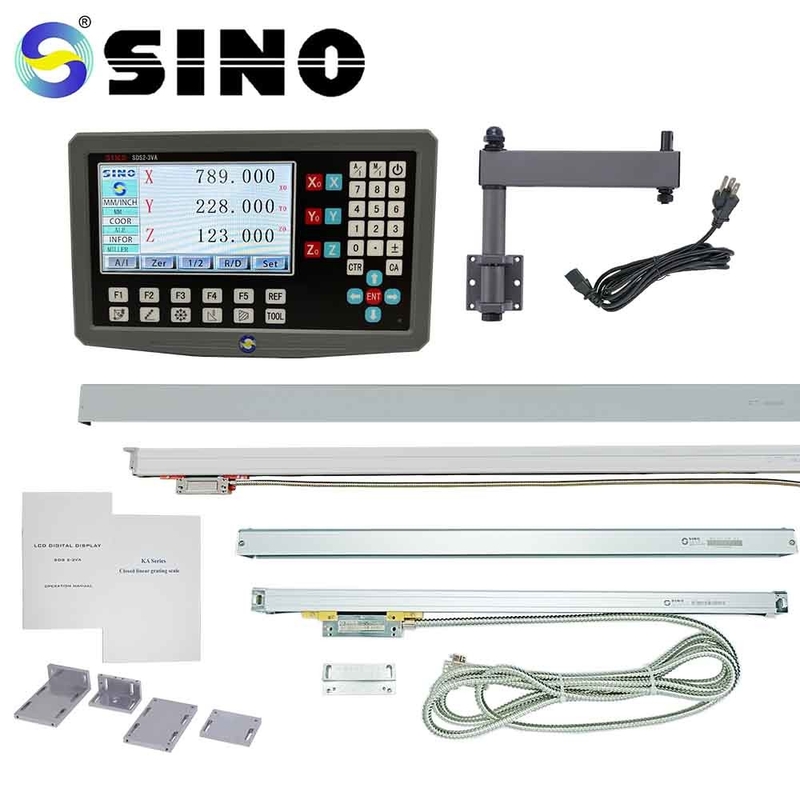

لیست بسته:
| نام آیتم | مجموعه دستگاه تراش دو محور TFT سایز بزرگ DRO |
| بازخوانی دیجیتال (DRO) | SDS2-3VA |
| مقیاس خطی برای محور Z | KA-600 1000-3000 میلی متر |
| مقیاس خطی برای محور X | KA-500 / KA-300 270-520 میلی متر |
| قفسه برای DRO | قفسه برای ماشین تراش |
| پوشش محافظ برای مقیاس Z | نوع M |
| پوشش محافظ برای مقیاس X | نوع H/D |
| براکت برای ترازو |
براکت T (1 مجموعه) / براکت KA-500 (1 عدد) |
| دیگران | کابل / پیچ / دستی |
توابع دستگاه تراش:
جزئیات اطلاعات:
توضیحات پین:
تمام مقیاس های خطی قبل از زایمان مورد آزمایش قرار گرفتند.در اینجا نمونه ای از گزارش تست یک ترازو است.
این نمونه ای است که یک DRO روی جعبه برقی ماشین تراش نصب می کند:
این نمونه ای از رمزگذار خطی KA-500 در محور X تراش است:
این نمونه ای از رمزگذار خطی KA-300 در محور Z تراش است:
