جزئیات محصول:
|
| مورد: | رمزگذارهای زاویه افزایشی مهر و موم شده | مدل: | AD-20MB-S18 |
|---|---|---|---|
| قطر شفت توخالی (میلی متر): | 20 | خطوط: | 9000 / 18000 |
| اجازه دادن به سرعت چرخش (rpm): | ≤1300 | نقطه مرجع: | 1 یا 36 |
| دقت: | ± 8 اینچ ± 10 اینچ | علامت: | 1 Vpp / EIA-422A |
| برجسته: | لوازم جانبی دستگاه CNC تراش فرز,لوازم جانبی دستگاه CNC RoHS,رمزگذارهای زاویه مهر و موم شده با دستگاه CNC |
||

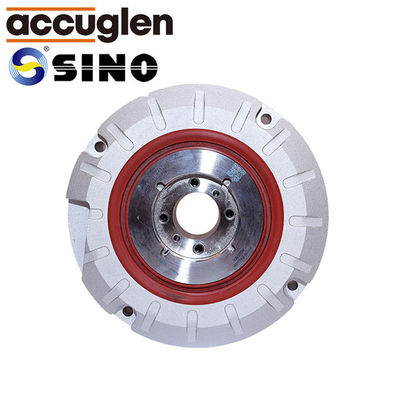

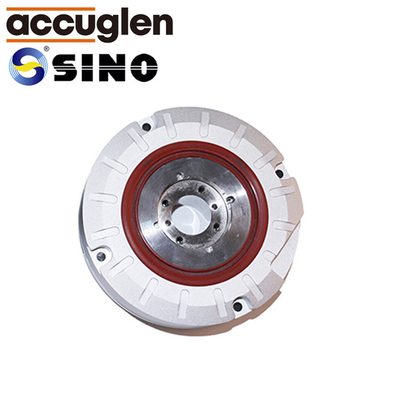

RoHS AD سری رمزگذارهای زاویه مهر و موم شده برای دستگاه CNC تراش فرز ISO9001
انکودر زاویه معمولاً به انکودری با دقت ± 5''~10'' و تعداد خطوط بالاتر از 5000 اشاره دارد. انکودرهای زاویه برای اندازه‌گیری زاویه با دقت بالا استفاده می‌شوند که در آن دقت لازم است در عرض چند ثانیه باشد.
دامنه کاربرد اصلی رمزگذار زاویه محصور: صفحه گردان CNC.محور C یک ماشین تراش;دستگاه اندازه گیری دنده؛اتصالات ربات صنعتی با دقت بالا؛تلسکوپ های نجومی و غیره
ویژگی های اصلی این سری محصولات عبارتند از: سیستم اندازه گیری دارای دقت بالا، رسیدن به سطح پیشرفته بین المللی محصولات مشابه و یاتاقان داخلی و کوپلینگ داخلی تاثیر اجزای ماشین ابزار و گشتاور تولید شده توسط شتاب چرخشی در دقت اندازه گیری؛
نصب ساده است و کوپلینگ داخلی، محدوده نصب محوری را به ± 0.5 میلی متر افزایش می دهد و دشواری پردازش و مونتاژ لوازم جانبی مرتبط را کاهش می دهد.
سری رمزگذار زاویه بسته از اصل اسکن فوتوالکتریک برای اندازه گیری استفاده می کند.نقطه اندازه گیری آن یک توری شیشه ای است.
اسمارت از فرآیند لیتوگرافی خود توسعه‌یافته برای ساخت توری‌های دقیق با گام معمولی توری 10 میلی‌متری استفاده می‌کند.ضخامت خط توری یکنواخت و لبه واضح است، که کلید خروجی سیگنال افزایشی یا موقعیت مطلق با کیفیت بالا است.
مشخصات فنی
| آیتم | AD-20M |
| اندازه شفت D1 | 20g7(-0.007/-0.028) |
| D2 | 32 |
| D3 | 110 |
| D4 | 100 |
| D5 | 36 |
| D6 | 28 |
| D7 | M20 * 0.5 |
| D8 | 85 |
| H1 | 36 |
| H2 | 3 |
| H3 | 30 |
| H4 | 6 |
| م | 4*M4*30 |
عکس
مزایای رمزگذارهای خطی افزایشی محصور شده
رمزگذارهای خطی افزایشی محصور موقعیت محور خطی را بدون هیچ گونه انتقال مکانیکی اضافی اندازه گیری می کنند.تمام مکانیسم های تغذیه با استفاده از رمزگذار خطی در حلقه کنترل موقعیت گنجانده شده است.خطای حرکت مکانیکی حلقه کنترل توسط سیستم دریافت و پردازش سیگنال در سر خواندن رمزگذار خطی شناسایی شده و توسط سیستم کنترل تصحیح می شود.بنابراین، می توان چندین منبع خطا را حذف کرد:
1. خطای موقعیت یابی ناشی از انبساط حرارتی بال اسکرو
2. خطای Backlash
3. خطای حرکت ناشی از خطای زمین پیچ توپ
بنابراین، رمزگذار خطی افزایشی محصور شده یک ابزار فنی اساسی ضروری برای ماشین‌آلات ماشینکاری با دقت و سرعت بالا است.
