جزئیات محصول:
|
Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
برجسته: | رمزگذار خطی CNC شیشه ای,انکودر خطی CNC شیشه ای 1um |

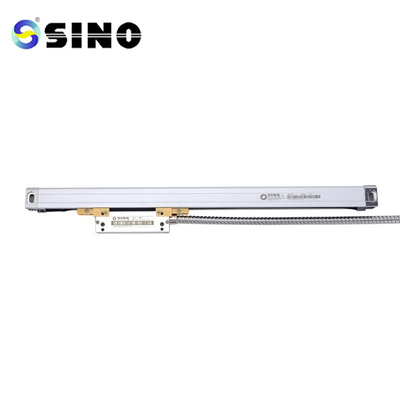

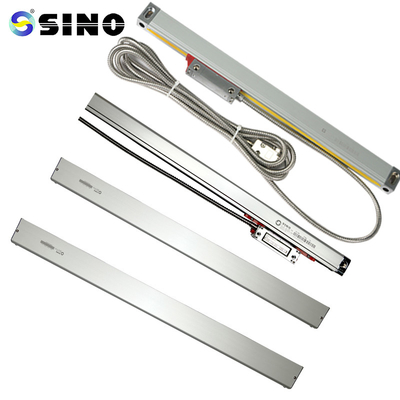

5um/1um/0.5um مقیاس خطی شیشه ای SINO KA500 مقیاس رمزگذار خطی CNC برای بازخوانی دیجیتال
KA-500 یک مینی رمزگذار است که به طور ویژه برای ماشین ابزار طراحی شده است که دارای کم است
اندازه نصب و فضای عملیات کوچک.می تواند نیازهای آن مشتریان را برآورده کند
که شرایط لازم برای موقعیت را دارند.طول 70 ~ 470 میلی متر است.
بسته شامل:
مقیاس خطی شیشه ای، 1 قطعه، KA500-470mm
وضوح 0.5/1/5 متر در دسترس است.
طول رمزگذار سفارشی (L0) بر اساس نیاز مصرف کنندگان قابل ارائه است. (طول: 70-470 میلی متر)
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر انکودر L1: ابعاد سوراخ نصب انکودر
L2: بعد کلی رمزگذار
راهنمای عملیات
1. قبل از استفاده، کاربر باید توضیحات عمومی، ملاحظات ایمنی و
تمام مطالب در فصل 1 تا 3.
2. به جز توضیحات عمومی، ملاحظات ایمنی و تمام مطالب موجود در
فصل 1 ~ 3، تکنسین ها برای نصب، آزمایش و تعمیر باید به طور کامل
تمام مطالب فصل 4 تا 5 را درک کنید.
3. این دستورالعمل عملیاتی فقط برای سری KA یکپارچه SINO قابل اجرا است
رمزگذار خطی
4. لطفاً ملاحظات ایمنی زیر را بخوانید.این اطلاعات حیاتی مربوط به
استفاده ایمن از رمزگذار خطی شما
جزئیات اطلاعات:
تمام ترازوهای خطی قبل از تحویل آزمایش می شوند.در اینجا نمونه ای از گزارش تست یک ترازو است.
