جزئیات محصول:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| برجسته: | مقیاس خطی شیشه ای رمزگذار نوری,مقیاس خطی شیشه ای برای بازخوانی دیجیتال |
||

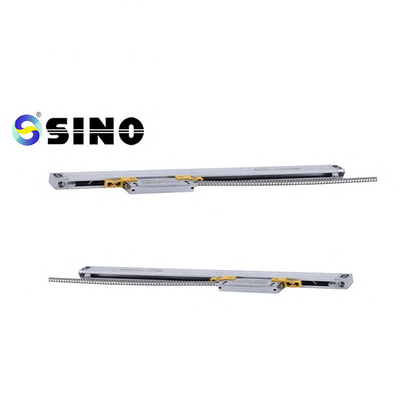

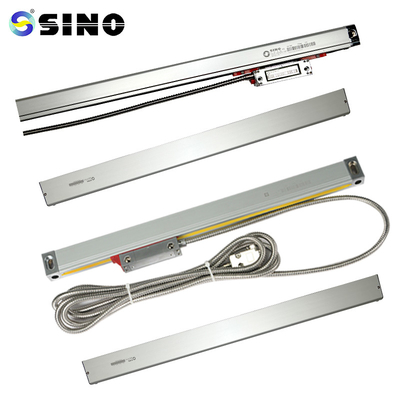

مقیاس خطی شیشه ای رمزگذار نوری SINO KA500 مقیاس خطی رمزگذار CNC برای بازخوانی دیجیتال
KA-500 یک رمزگذار کوچک است که مخصوصاً برای ماشین های ابزار با نصب و راه اندازی محدود و مناطق کار ایجاد شده است.مشتریان با نیازهای موقعیت خاص می توانند نیازهای خود را برآورده کنند.اندازه 70 میلی متر در 470 میلی متر است.
بسته شامل:
مقیاس خطی شیشه ای، 1 قطعه، KA500-470mm
وضوح 0.5/1/5 متر در دسترس است.
طول رمزگذار سفارشی (L0) بر اساس نیاز مصرف کنندگان قابل ارائه است. (طول: 70-470 میلی متر)
| مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر انکودر L1: ابعاد سوراخ نصب انکودر
L2: بعد کلی رمزگذار
راهنمای عملیات
کاربر موظف است توضیحات عمومی، ملاحظات ایمنی و
تمام مطالب فصل 1 3.
2. جدا از توضیحات کلی، ملاحظات ایمنی، و کل اطلاعات موجود در
تکنسین های نصب، آزمایش و تعمیر باید فصل های 1 تا 3 را با دقت دنبال کنند.
هر بخش از فصل های 4-5 را درک کنید.
3. فقط مدارهای مجتمع سری KA SINO تحت این دستورالعمل های عملیاتی قرار دارند.
رمزگذار خطی
لطفاً چند لحظه وقت بگذارید و ملاحظات ایمنی زیر را بخوانید.این شامل جزئیات حیاتی در مورد
با خیال راحت از رمزگذار خطی خود استفاده کنید.
جزئیات اطلاعات:
تمام ترازوهای خطی قبل از تحویل آزمایش می شوند.در اینجا نمونه ای از گزارش تست یک ترازو است.
