جزئیات محصول:
|
Item name: | KA500 Digital Readout Optical Encoder | Application: | Small Linear Scale KA500 |
---|---|---|---|
Usage: | Small Lathe Drilling Machine Drilling Machine Milling Machine | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
برجسته: | رمزگذار نوری بازخوانی دیجیتال KA500,رمزگذار نوری بازخوانی دیجیتال در مقیاس خطی |

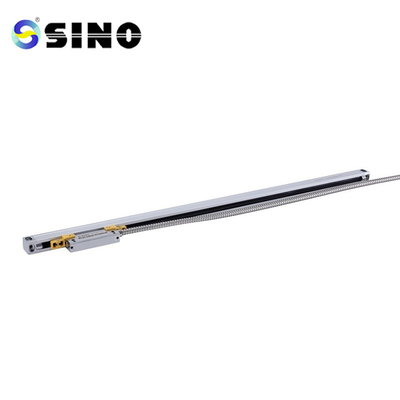

مقیاس خطی کوچک KA500 بازخوان دیجیتال مناسب برای دستگاه حفاری تراش کوچک دستگاه فرز دستگاه حفاری
یک رمزگذار کوچک به نام KA-500 به طور خاص برای ابزارهای ماشینی با فضای نصب و کار محدود طراحی شده است.نیازهای مشتریان که به موقعیت های خاص مربوط می شود را می توان برآورده کرد.ابعاد 70*470 میلی متر است.
بسته شامل:
مقیاس خطی شیشه ای، 1 قطعه، KA500-70mm
وضوح 0.5/1/5 متر در دسترس است.
طول رمزگذار سفارشی (L0) بر اساس نیاز مصرف کنندگان قابل ارائه است. (طول: 70-470 میلی متر)
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر انکودر L1: ابعاد سوراخ نصب انکودر
L2: بعد کلی رمزگذار
راهنمای عملیات
خواندن توضیحات کلی، ملاحظات ایمنی، و
همه چیز در فصل 1 3.
2. علاوه بر توضیحات کلی، ملاحظات ایمنی، و تمام داده های موجود در
متخصصان نصب، آزمایش و تعمیر باید به شدت از فصل های 1 تا 3 پیروی کنند.
هر پاراگراف در فصل 4-5 را درک کنید.
3. این دستورالعمل های عملیاتی فقط برای مدارهای مجتمع سری KA SINO اعمال می شود.
این رمزگذار خطی است.
لطفاً توصیه های ایمنی ذکر شده در زیر را برای اطلاعات بیشتر بخوانید.این شامل اطلاعات حیاتی در مورد
از رمزگذار خطی خود استفاده ایمن کنید.
جزئیات اطلاعات:
تمام ترازوهای خطی قبل از تحویل آزمایش می شوند.در اینجا نمونه ای از گزارش تست یک ترازو است.
