جزئیات محصول:
|
Item name: | SINO KA500 Optical encoder | Application: | Glass Linear Scale with Digital Readout |
---|---|---|---|
Usage: | Scaling position sensor | Customized Length: | 70mm/120mm/170mm/220mm |
Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
برجسته: | مقیاس خطی شیشه ای رمزگذار نوری 120 میلی متری,مقیاس خطی شیشه ای رمزگذار نوری 5 میلی متری,رمزگذار خطی شیشه ای بازخوانی دیجیتال |

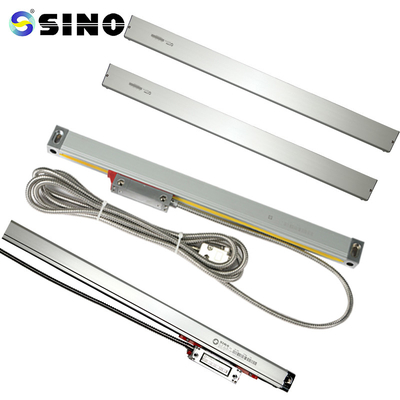

مقیاس خطی شیشه ای 5um/1um/0.5um SINO KA500-120mm انکودر نوری با سیستم بازخوانی دیجیتال
بسته شامل:
ترازوی شیشه ای خطی، KA500-120 میلی متر، 1 قطعه
وضوح موجود: 0.5/1/5 متر.
با توجه به نیاز کاربران، طول رمزگذار سفارشی (L0) را می توان ارائه داد. (طول: 70-470 میلی متر)
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر انکودر L1: ابعاد سوراخ نصب انکودر
L2: بعد کلی رمزگذار
دستورالعمل های اجرایی
خواندن توضیحات کلی، ملاحظات ایمنی، و
همه چیز در فصل 1 3.
2. علاوه بر توضیحات کلی، ملاحظات ایمنی، و تمام داده های موجود در
متخصصان نصب، آزمایش و تعمیر باید به شدت از فصل های 1 تا 3 پیروی کنند.
هر پاراگراف در فصل 4-5 را درک کنید.
3. این دستورالعمل های عملیاتی فقط برای مدارهای مجتمع سری KA SINO اعمال می شود.
این رمزگذار خطی است.
لطفاً توصیه های ایمنی ذکر شده در زیر را برای اطلاعات بیشتر بخوانید.این شامل اطلاعات حیاتی در مورد
از رمزگذار خطی خود استفاده ایمن کنید.
جزئیات اطلاعات:
تمام ترازوهای خطی قبل از تحویل آزمایش می شوند.در اینجا نمونه ای از گزارش تست یک ترازو است.
