جزئیات محصول:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| برجسته: | رمزگذار مقیاس خطی رمزگذار مقیاس خطی طول سفر 5 میلی متر,120 میلی متر |
||

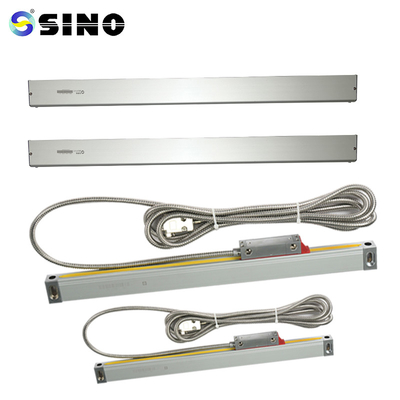

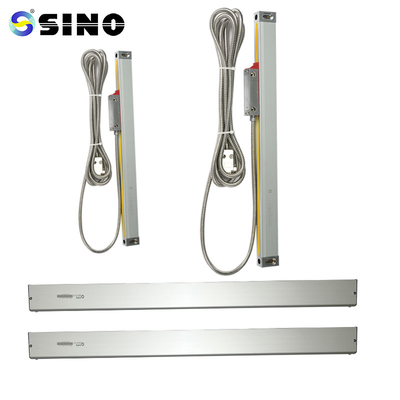

رمزگذار مقیاس خطی نوری با طول سفر 120 میلی متری 5 میلی متر برای دستگاه تراش سیستم بازخوانی دیجیتال 3 محوره 2
مینی کدگذار KA-500 که مخصوص ماشین ابزار با فضای نصب و عملیات محدود طراحی شده است.برآوردن نیازهای مشتریانی که دارای معیارهای موقعیت هستند امکان پذیر است.طول 70 در 470 میلی متر است.
بسته شامل:
مقیاس خطی گریتینگ 1 قطعه KA500-120mm
وضوح 0.5/1/5 متر در دسترس است.
طول رمزگذار سفارشی (L0) بر اساس نیاز مصرف کنندگان قابل ارائه است. (طول: 70-470 میلی متر)
| مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر انکودر L1: ابعاد سوراخ نصب انکودر
L2: بعد کلی رمزگذار
دستورالعمل های اجرایی
لازم است کاربر توضیحات کلی، ملاحظات ایمنی و
کل مطالب فصل 1 3.
2. علاوه بر توضیحات کلی، ملاحظات ایمنی، و تمام اطلاعات موجود در
متخصصان باید فصل های 1 تا 3 را برای نصب، آزمایش و تعمیر به دقت دنبال کنند.
هر یک از ایده های فصل 4-5 را درک کنید.
فقط سری مدارهای مجتمع SINO KA توسط این راهنمای عملیات پوشش داده شده است.
به صورت خطی کدگذاری شده است.
4. لطفاً توصیه های ایمنی ذکر شده در زیر را مرور کنید.این شامل جزئیات مهم در مورد است
از رمزگذار خطی خود استفاده ایمن کنید.
جزئیات اطلاعات:
تمام ترازوهای خطی قبل از تحویل آزمایش می شوند.در اینجا نمونه ای از گزارش تست یک ترازو است.
