جزئیات محصول:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| برجسته: | بازخوانی دیجیتال با مقیاس خطی 120 میلی متری برای تراش,بازخوانی دیجیتال مقیاس خطی |
||

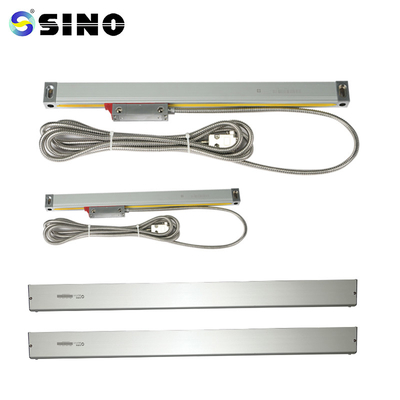

SINO KA300-120MM-5UM بازخوانی دیجیتالی مقیاس خطی کوچک برای دستگاه فرز حفاری تراش کوچک
مینی رمزگذار KA-500 به طور خاص برای ابزارهای ماشینی با فضای نصب و عملیات محدود ساخته شده است.مشتریان با شرایط موقعیت می توانند خواسته های خود را برآورده کنند.ابعاد 70*470 میلی متر است.
بسته شامل:
گریت با مقیاس خطی، 1 قطعه، KA500-170 میلی متر
وضوح 0.5um/1um/5um وجود دارد.
بسته به نیاز مشتریان، طول رمزگذار سفارشی (L0) را می توان ارائه داد. (طول: 70-470 میلی متر)
| مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر انکودر L1: ابعاد سوراخ نصب انکودر
L2: بعد کلی رمزگذار
دستورالعمل های اجرایی
کاربر باید توضیحات عمومی، ملاحظات ایمنی و
کل مطالب فصل 1 3.
2. علاوه بر توضیحات کلی، ملاحظات ایمنی، و تمام داده های موجود در
فصل 1 تا 3 باید توسط متخصصان برای نصب، آزمایش و نگهداری به دقت دنبال شود.
هر مفهوم را از فصل 4-5 درک کنید.
این دفترچه راهنما فقط سری مدارهای مجتمع SINO KA را پوشش می دهد.
به صورت خطی کدگذاری شده است
4. لطفاً توصیه های ایمنی ارائه شده در زیر را بخوانید.حاوی اطلاعات ضروری در مورد
از رمزگذار خطی خود با دقت استفاده کنید.
جزئیات اطلاعات:
تمام ترازوهای خطی قبل از تحویل آزمایش می شوند.در اینجا نمونه ای از گزارش تست یک ترازو است.
