جزئیات محصول:
|
نام ماده: | انکودر نوری مقیاس خطی شیشه ای SINO KA600-1100mm | درخواست: | شمارنده خواندن دیجیتال کدگذاری خطی با پوشش M |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
طول: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | مواد: | آلومینیوم |
عملکرد: | EDM / ماشین تراش / سنگ زنی / ماشین حفاری / ماشین فرز | وضوح: | 0.5/1/5 میکرومتر |

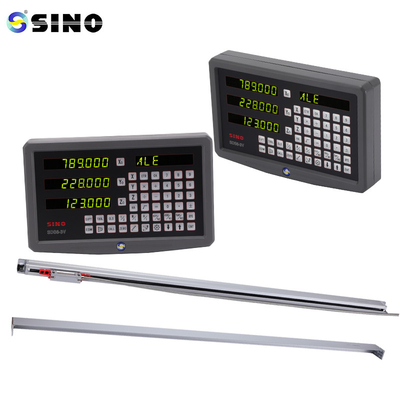

SINO KA600-1000mm انکودر نوری دقت بالا شبکه شیشه ای خطی مقیاس 5um 1um 0.5um
بسته شامل:
مقیاس شیشه ای خطی KA500-1000mm، یک قطعه.
وضوحش 0.5/1/5um هست.
بسته به الزامات مشتریان، طول انکودر سفارشی (L0) می تواند ارائه شود. ((طول:1000-3000mm)
درجه بندی مقیاس به طور معمول به طور مساوی فاصله دارند و نشان دهنده افزایش اندازه گیری خاص مانند میلی متر یا اینچ هستند.حسگر فوتو الکتریکی درجه بندی را تشخیص می دهداین سیگنال ها می توانند توسط یک واحد نمایش دیجیتال یا یک سیستم کامپیوتری برای ارائه بازخورد موقعیت در زمان واقعی تفسیر شوند.
مقیاس خطی KA600 از یک سیستم کدگذاری نوری افزایشی برای تعیین موقعیت سر خواندن مقیاس استفاده می کند.این به طور معمول شامل یک مقیاس شیشه ای یا فلزی و یک سر خواندن است که در طول مقیاس حرکت می کند به عنوان شیء اندازه گیری شده یا قطعات ماشین حرکت می کند. سر خواندن شامل یک منبع نور و یک سنسور فوتو الکتریکی است که درجه بندی یا علامت در مقیاس را تشخیص می دهد.
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
کدگر KA-600، که به طور خاص برای ماشین آلات بزرگ طراحی شده است، ویژگی های در
اندازه بزرگ و سفتی خوب. پشتیبانی می تواند به هر موقعیت رمزگذاری کننده اضافه شود
سفتی و ثبات را افزایش می دهد. طول آن 1000~3000mm است.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
