جزئیات محصول:
|
نام ماده: | انکودر نوری مقیاس خطی شیشه ای SINO KA600-1200mm | درخواست: | رمزگذار خطی با شمارشگر بازخوانی دیجیتال کاور M |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
طول: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | مواد: | آلومینیوم |
عملکرد: | EDM / ماشین تراش / سنگ زنی / ماشین حفاری / ماشین فرز | وضوح: | 0.5/1/5 میکرومتر |

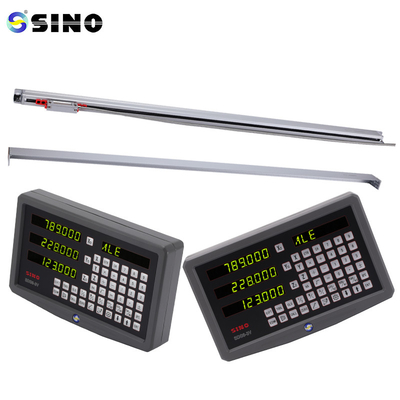

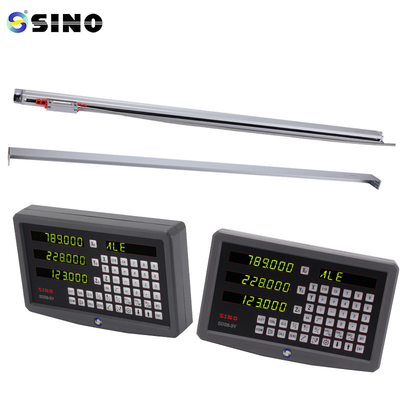

SINO KA600 1200mm 5micron TTL EIA-422-A DRO انکودر مقیاس شیشه ای خطی
بسته شامل:
مقیاس شیشه ای خطی، 500×1200 میلی متر، در یک قطعه.
یک وضوح 0.5/1/5um در دسترس است.
طول انکودر سفارشی (L0) می تواند بر اساس نیازهای مشتریان ارائه شود. ((طول:1000-3000mm)
به طور معمول، درجه بندی مقیاس به طور مساوی فاصله دارند و نشان دهنده افزایش اندازه گیری خاصی هستند، مانند میلی متر یا اینچ.سنسور فوتو الکتریکی تشخیص درجه بندی به عنوان سر خواندن حرکت در طول مقیاس، و سنسور سیگنال های الکتریکی تولید می کند که موقعیت را نشان می دهد. یک دستگاه نمایش دیجیتال یا یک سیستم کامپیوتری می تواند این سیگنال ها را رمزگشایی کند و بازخورد موقعیت را در زمان واقعی ارائه دهد.
با استفاده از یک تکنیک کدگذاری نوری افزایشی، موقعیت سر خواندن مقیاس خطی KA600 تعیین می شود.
معمولاً شامل یک مقیاس شیشه ای یا فلزی و یک سر خواننده است که در کنار مقیاس حرکت می کند در حالی که بخش ماشین یا شیئی که اندازه گیری می شود حرکت می کند.درجه بندی یا علامت در مقیاس توسط یک سنسور فوتو الکتریکی و منبع نور در سر خواندن تشخیص داده می شود.
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
کدگر KA-600، که به طور خاص برای ماشین آلات بزرگ طراحی شده است، ویژگی های در
اندازه بزرگ و سفتی خوب. پشتیبانی می تواند به هر موقعیت رمزگذاری کننده اضافه شود
سفتی و ثبات را افزایش می دهد. طول آن 1000~3000mm است.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
