جزئیات محصول:
|
نام ماده: | کدگذاری نوری SINO با مقیاس خطی شیشه ای KA600-1400mm | درخواست: | رمزگذاری خطی با شمارنده خواندن دیجیتال و پوشش M |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
طول: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | مواد: | آلومینیوم |
عملکرد: | EDM / ماشین تراش / سنگ زنی / ماشین حفاری / ماشین فرز | وضوح: | 0.5/1/5 میکرومتر |

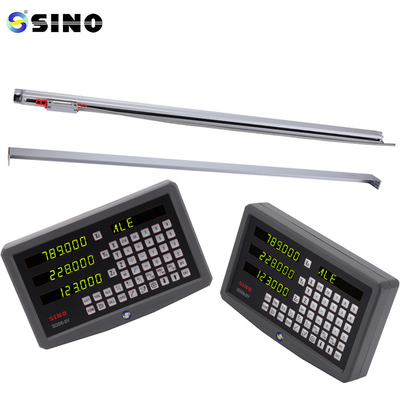

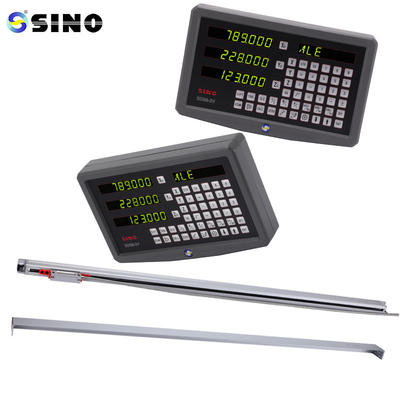

SINO KA600-1400mm دقت 1μm مقیاس خطی DRO 2/3 محور رمزگذاری شیشه ای دیجیتال
بسته شامل:
مقیاس شیشه ای خطی KA500-1000mm، یک قطعه.
وضوحش 0.5/1/5um هست.
بسته به الزامات مشتریان، طول انکودر سفارشی (L0) می تواند ارائه شود. ((طول:1000-3000mm)
حسگرهای نوری: رمزگذاری کننده مجهز به حسگرهای نوری متعدد یا آشکارسازهای قرار داده شده در اطراف دیسک یا حلقه است.این سنسورها نشانه های نوری را در هنگام چرخش دیسک تشخیص می دهند و آنها را به سیگنال های الکتریکی تبدیل می کنند.
الگوهای کد: نشانه های نوری روی دیسک رمزگذاری می توانند بسته به طرح رمزگذاری مورد استفاده اشکال مختلفی داشته باشند. کد های باینری مانند کد های خاکستری یا کد های باینری طبیعی معمولاً استفاده می شوند..کد های خاکستری اغلب ترجیح داده می شوند زیرا آنها اطمینان حاصل می کنند که تنها یک بیت بین موقعیت های مجاور تغییر می کند و احتمال خطا در طول انتقال موقعیت را کاهش می دهد.
رزولوشن: رزولوشن یک کدگر زاویه نوری مطلق با تعداد علامت ها یا کدهای روی دیسک تعیین می شود.کدگرهای با وضوح بالاتر دارای علامت های بیشتری هستند و وضوح زاویه ای دقیق تری را فراهم می کنند. وضوح معمولاً در بیت ها یا شمارش در هر چرخش (CPR) مشخص می شود.
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
کدگر KA-600، که به طور خاص برای ماشین آلات بزرگ طراحی شده است، ویژگی های در
اندازه بزرگ و سفتی خوب. پشتیبانی می تواند به هر موقعیت رمزگذاری کننده اضافه شود
سفتی و ثبات را افزایش می دهد. طول آن 1000~3000mm است.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
