جزئیات محصول:
|
نام ماده: | سیستم های DRO مقیاس شیشه ای خطی SINO KA600 1100-3000mm رمزگذاری نوری دقیق بالا | درخواست: | مقیاس شیشه ای خطی شبکه ای که برای سیستم های DRO طراحی شده است |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
طول: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | مواد: | آلومینیوم |
عملکرد: | EDM / ماشین تراش / سنگ زنی / ماشین حفاری / ماشین فرز | وضوح: | 0.5/1/5 میکرومتر |
رطوبت عملیاتی: | محدوده وسیع | خروجی سیگنال: | ولتاژ |
نوع سیگنال: | آنالوگ | ||
برجسته: | مقیاس شیشه ای خطی سیستم های DRO,مقیاس شیشه ای خطی SINO KA600,SINO KA600 Linear Glass Scale |

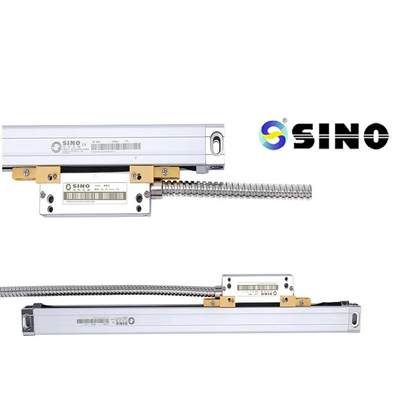

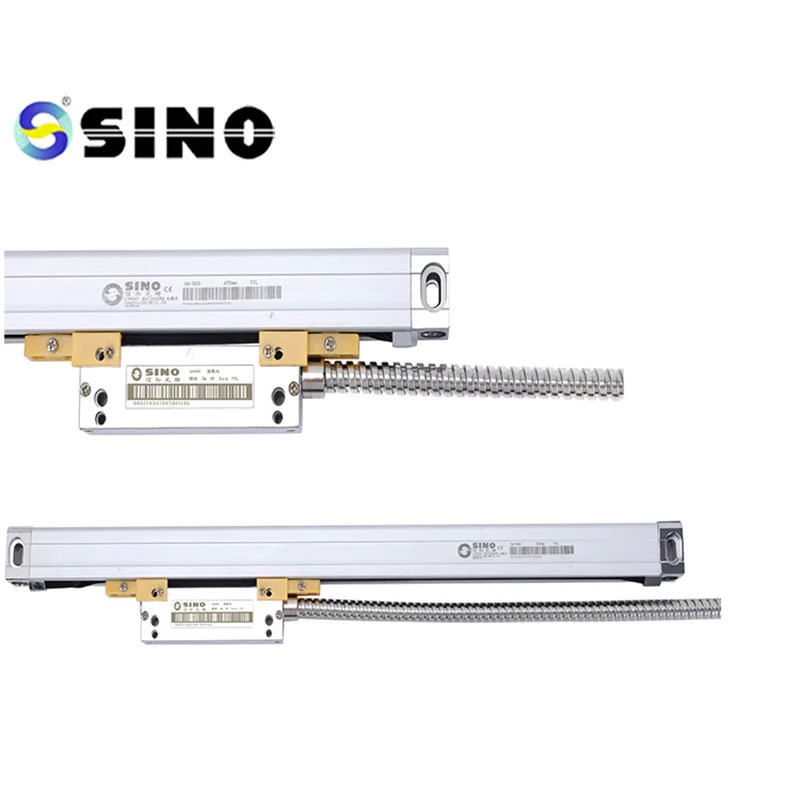

سیستم های DRO شبکه شیشه ای خطی مقیاس 5um 1um 0.5um SINO KA600-1100mm رمزگذاری نوری
توضیحات:
ارتقاe ماشین آسیاب شما با مقیاس شیشه ای خطی DRO Systems Grating ، یک رمزگذاری نوری با دقت بالا طراحی شده برای افزایش دقت اندازه گیری و قابلیت های موقعیت.با طول 1100mm و رزولوشن های موجود 5um، 1um، و 0.5um، این مقیاس شیشه ای خطی ارائه می دهد versatگزینه های اندازه گیری دقیق.
ویژگی ها:
مقیاس شیشه ای خطی شبکه ای که برای سیستم های DRO طراحی شده است
طول 1100mm برای کاربردهای مختلف ماشین های آسیاب
رزولوشن های موجود 5um، 1um و 0.5um برای اندازه گیری دقیق
تکنولوژی کدگذاری نوری موقعیت دقیق و قابل اعتماد را امکان پذیر می کند
مزایا:
افزایش دقت اندازه گیری و دقت در عملیات آسیاب
گزینه های متعدد رزولوشن را برای الزامات برنامه های مختلف فراهم می کند
امکان موقعیت دقیق و اندازه گیری حرکات خطی را فراهم می کند
سازگاری با سیستم های DRO برای یکپارچه سازی
بسته شامل:
مقیاس خطی SINO KA600 یک دستگاه اندازه گیری دقیق است که معمولاً در صنایع مختلف از جمله ماشینکاری، تولید و سنجش استفاده می شود.آن را برای ارائه اندازه گیری دقیق و قابل اعتماد از جابجایی خطی یا موقعیت طراحی شده است.
مقیاس خطی KA600 از یک سیستم کدگذاری نوری افزایشی برای تعیین موقعیت سر خواندن مقیاس استفاده می کند.این به طور معمول شامل یک مقیاس شیشه ای یا فلزی و یک سر خواندن است که در طول مقیاس حرکت می کند به عنوان شیء اندازه گیری شده یا قطعات ماشین حرکت می کند. سر خواندن شامل یک منبع نور و یک سنسور فوتو الکتریکی است که درجه بندی یا علامت در مقیاس را تشخیص می دهد.
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
کدگر KA-600، که به طور خاص برای ماشین آلات بزرگ طراحی شده است، ویژگی های در
اندازه بزرگ و سفتی خوب. پشتیبانی می تواند به هر موقعیت رمزگذاری کننده اضافه شود
سفتی و ثبات را افزایش می دهد. طول آن 1000~3000mm است.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
