جزئیات محصول:
|
نام ماده: | SINO KA600-1100mm انکودر نوری با سیستم های DRO شبکه مقیاس شیشه ای خطی | درخواست: | رمزگذار خطی با سیستم های بازخوانی دیجیتال M Cover |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm1600mm/1700mm/1800mm |
طول: | 1600mm/1700mm/1800mm/1900mm/2000mm2100mm/2200mm/2300mm | مواد: | آلومینیوم |
عملکرد: | EDM / ماشین تراش / سنگ زنی / ماشین حفاری / ماشین فرز | وضوح: | 1/5/0.5 μm |
برجسته: | SINO KA600-1100mm رمزگذاری نوری خطی,رمزگذاری کننده نوری خطی DRO,سیستم های DRO شبکه کدگذاری خطی نوری,DRO Linear Optical Encoder,DRO Systems Grating Linear Optical Encoder |

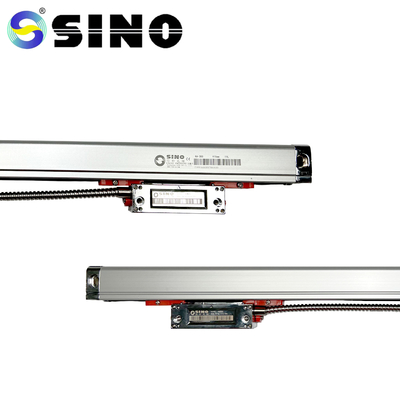

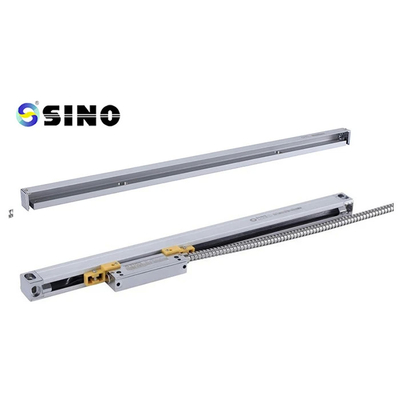

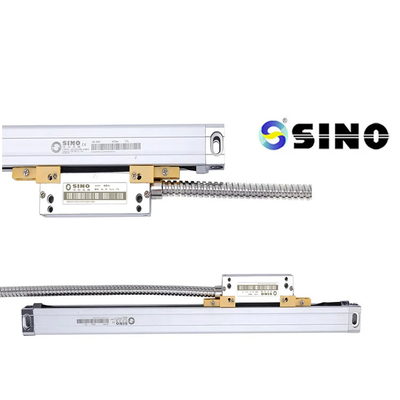

سیستم های DRO شبکه شیشه ای خطی مقیاس 5um 1um 0.5um SINO KA600-1100mm رمزگذاری نوری
ویژگی های کلیدی:
1 اندازه گیری با وضوح بالا: مقیاس شیشه ای خطی شبکه DRO Systems گزینه های اندازه گیری دقیق 5um، 1um یا 0.5um را فراهم می کند که امکان عملیات ماشینکاری دقیق را فراهم می کند.
2 عملکرد قابل اعتماد: کدگر نوری SINO KA600-1100mm به دلیل ساخت و ساز قوی و دوام آن شناخته شده است ، که باعث می شود قرائت های ثابت و دقیق در طول زمان انجام شود.
3 نصب آسان: این سیستم با تمام اجزای لازم و دستورالعمل های واضح برای راه اندازی بدون دردسر همراه است. به سادگی مقیاس شیشه ای خطی را نصب کنید و آن را به رمزگذاری نوری متصل کنید.
4 رابط کاربری دوستانه: واحد نمایش خواندن دیجیتال دارای یک رابط بصری است که حرکت و نظارت بر فرآیندهای ماشینکاری را آسان می کند.
5 کاربردهای متنوع: مناسب برای وظایف مختلف ماشینکاری، از جمله فرش و عملیات چرخ دار، SINO KA600-1100mm Optical Encoder دقت و بهره وری را افزایش می دهد.
دستورالعمل استفاده:
نصب: مقیاس شیشه ای خطی DRO Systems Grating را با استفاده از براکت های نصب ارائه شده به دستگاه خود متصل کنید.
اتصال: مقیاس شیشه ای خطی را با استفاده از کابل های ارائه شده به کدگر نوری SINO KA600 متصل کنید.
روشن کردن: دستگاه نمایش داده شده را روشن کنید و اطمینان حاصل کنید که به درستی کالیبر شده است.
انتخاب اندازه گیری: رزولوشن مورد نظر (5um، 1um، یا 0.5um) را بر روی واحد نمایش برای مطابقت با نیازهای ماشینکاری خود انتخاب کنید.
انتخاب محور: محور مناسب (X، Y یا Z) را در واحد نمایش برای اندازه گیری و نظارت انتخاب کنید.
اندازه گیری: سیستم خواندن دیجیتال اندازه گیری دقیق را در زمان واقعی نشان می دهد و عملیات دقیق ماشینکاری را امکان پذیر می کند.
صفر کردن: از تابع صفر کردن برای تعیین نقاط مرجع و تنظیم مجدد اندازه گیری ها در صورت لزوم استفاده کنید.
ویژگی های اضافی: سیستم خواندن دیجیتال ممکن است قابلیت های اضافی مانند مقادیر پیش تعیین شده، جبران خطا و چرخش مختصات را ارائه دهد.برای دستورالعمل های دقیق به راهنمای کاربر مراجعه کنید..

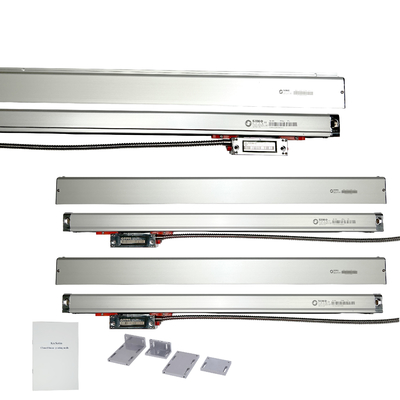

بسته شامل:
مقیاس خطی SINO KA600 یک دستگاه اندازه گیری دقیق است که معمولاً در صنایع مختلف از جمله ماشینکاری، تولید و سنجش استفاده می شود.آن را برای ارائه اندازه گیری دقیق و قابل اعتماد از جابجایی خطی یا موقعیت طراحی شده است.
مقیاس خطی KA600 از یک سیستم کدگذاری نوری افزایشی برای تعیین موقعیت سر خواندن مقیاس استفاده می کند.این به طور معمول شامل یک مقیاس شیشه ای یا فلزی و یک سر خواندن است که در طول مقیاس حرکت می کند به عنوان شیء اندازه گیری شده یا قطعات ماشین حرکت می کند. سر خواندن شامل یک منبع نور و یک سنسور فوتو الکتریکی است که درجه بندی یا علامت در مقیاس را تشخیص می دهد.
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
کدگر KA-600، که به طور خاص برای ماشین آلات بزرگ طراحی شده است، ویژگی های در
اندازه بزرگ و سفتی خوب. پشتیبانی می تواند به هر موقعیت رمزگذاری کننده اضافه شود
سفتی و ثبات را افزایش می دهد. طول آن 1000~3000mm است.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
