جزئیات محصول:
|
نام ماده: | مقیاس خطی شیشه ای کدگر نوری | درخواست: | رمزگذار خطی شیشه ای سیستم بازخوانی دیجیتال |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 70mm/120mm/170mm/220/270/320/370mm |
طول: | 320mm/370mm/420mm/470/520/570/620mm | مواد: | آلومینیوم/ فلز |
عملکرد: | EDM / ماشین تراش / سنگ زنی / خسته کننده | وضوح: | 0.5/1/5 میکرومتر |
برجسته: | مقیاس خطی شیشه ای Ka500,470mm طول شیشه مقیاس خطی,رمزگذاری خطی شیشه ای با وضوح 5UM,470mm Length Glass Linear Scale,5um Resolution Glass Linear Encoder |

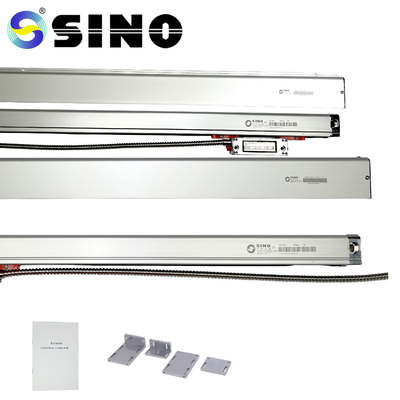

SINO KA500 انکودر نوری شیشه ای مقیاس خطی CNC مقیاس انکودر خطی برای خواندن دیجیتال
کدنویسی نوری شیشه ای مقیاس خطی Ka500، 0.5/1/5um رزولوشن، 70-470mm طول برای خواندن دیجیتال

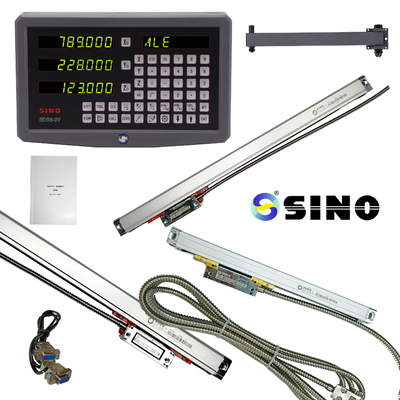

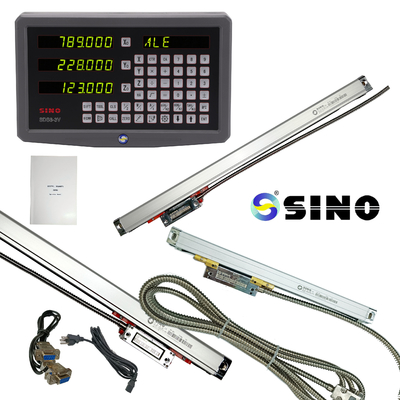

مقیاس خطی شیشه SINO KA500 یک مقیاس خطی کدگذاری CNC است که برای استفاده با سیستم های خواندن دیجیتال (DRO) طراحی شده است.آن را ارائه می دهد بازخورد اندازه گیری دقیق و قابل اعتماد برای ماشین آلات CNC، اطمینان از موقعیت دقیق و کنترل در طول عملیات ماشینکاری. تکنولوژی رمزگذاری نوری تضمین رزولوشن بالا و دوام، آن را مناسب برای برنامه های کاربردی صنعتی تقاضا.
ویژگی ها:
تکنولوژی کدگذاری نوری: مقیاس خطی KA500 از فناوری کدگذاری نوری استفاده می کند که امکان اندازه گیری با دقت بالا و وضوح عالی را فراهم می کند.سیستم نوری امکان تشخیص دقیق موقعیت را فراهم می کند و خطاهای ناشی از عوامل محیطی مانند ارتعاش و تغییرات دمایی را به حداقل می رساند.
مقیاس خطی شیشه ای: مقیاس خطی از شیشه با کیفیت بالا ساخته شده است که دوام و ثبات را در محیط های سخت ماشینکاری تضمین می کند.ساخت شیشه ای مقاومت در برابر فرسایش مکانیکی و خوردگی را فراهم می کند، طول عمر مقیاس را افزایش می دهد.
سازگاری CNC: مقیاس خطی KA500 با ماشین های CNC سازگار است، که آن را برای استفاده در کاربردهای مختلف تولید و ماشینکاری مناسب می کند.می تواند به راحتی در سیستم کنترل ماشین آلات CNC برای موقعیت دقیق و کنترل حرکت ادغام شود.
نصب آسان: مقیاس خطی برای نصب آسان طراحی شده است، با براکت های نصب و لوازم جانبی که در بسته گنجانده شده است.این روند راه اندازی را ساده می کند و امکان ادغام سریع در سیستم های CNC موجود را فراهم می کند.
گزینه های طول طولانی: مقیاس خطی KA500 در طول های مختلف برای پذیرش اندازه های مختلف ماشین و مسافت های سفر در دسترس است.این انعطاف پذیری به کاربران اجازه می دهد تا طول مقیاس مناسب را بر اساس نیازهای خاص ماشین خود انتخاب کنند.
عملکرد:
SINO KA500 Optical Encoder Glass Linear Scale، بازخورد دقیق و زمان واقعی موقعیت را برای ماشین های CNC فراهم می کند.که به اپراتورها اجازه می دهد تا نتایج دقیق ماشینکاری را به دست آورند و تحمل های دقیق را حفظ کنند.قابلیت اندازه گیری با وضوح بالا از مقیاس خطی دقت عالی را تضمین می کند و عملکرد کلی سیستم های CNC را افزایش می دهد.
استفاده:
مقیاس خطی KA500 به طور گسترده ای در کاربردهای ماشینکاری CNC در صنایع مانند فلزکاری، کار با چوب و تولید استفاده می شود.مناسب برای برنامه هایی است که نیاز به بازخورد دقیق و قابل اعتماد موقعیت دارد، از جمله فرش، چرخش، آسیاب و سایر عملیات CNC.
KA-500 یک رمزگذاری کننده کوچک است که به ویژه برای ماشین آلات با نصب محدود و مناطق کاری ایجاد شده است. مشتریان با نیازهای موقعیت خاص می توانند نیازهای خود را برآورده کنند.اندازه اش 70*470 ميلي متره.
بسته شامل:
مقیاس خطی شیشه ای، 1 تکه، KA500-470mm
0.5/1/5 متر وضوح در دسترس است.
طول انکودر سفارشی (L0) می تواند بر اساس نیازهای مصرف کنندگان ارائه شود. ((طول:70-470mm)
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
راهنمای عملیاتی
مصرف کننده باید توضیحات عمومی، ملاحظات ایمنی و
تمام مطالب فصل 1 3.
2علاوه بر توضیحات کلی، ملاحظات ایمنی و کل اطلاعات موجود در
تکنسین های نصب، آزمایش و تعمیر باید به دقت از فصل 1 تا 3 پیروی کنند.
شامل هر بخش از فصل های ۴-۵ است.
3فقط سری KA از مدارهای یکپارچه SINO تحت پوشش این دستورالعمل های عملیاتی قرار می گیرند.
رمزگذاری خطی.
لطفاً یک لحظه وقت بگذارید تا ملاحظات ایمنی زیر را بخوانید.
با استفاده از رمزگذاری خطی خود را با خیال راحت.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
