جزئیات محصول:
|
نام ماده: | دستگاه چرخ دار 2/3 محور رمزگشایی خواندن دیجیتال با مقیاس خطی 1μm برای SINO KA600-2100mm DRO | درخواست: | شمارنده رمزگذار بازخوانی دیجیتال DRO 2/3 Axis |
---|---|---|---|
استفاده: | مقیاس سنسور موقعیت | طول سفارشی: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
طول: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | مواد: | آلومینیوم |
عملکرد: | EDM / ماشین تراش / سنگ زنی / ماشین حفاری / ماشین فرز | وضوح: | 0.5/1/5 میکرومتر |
برجسته: | 3- محور رمزگشایی دیجیتالی خواندن,رمزگذاری کننده خواندن دیجیتال برای ماشین چرخ دار,Digital Readout Encoder For Lathe Machine |

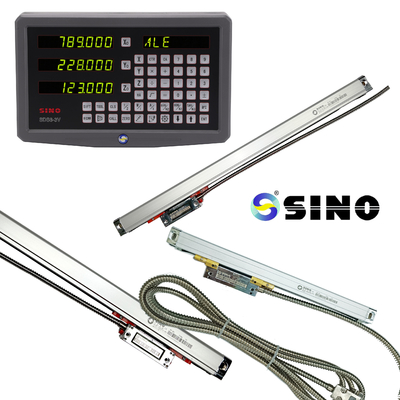

چرخ دار با دقت بالا SINO KA600-2100mm 1μm مقیاس خطی DRO 2/3 محور رمزگذاری دیجیتال خواندن
دستگاه چرخ دنده 2/3 محور رمزگشایی خواندن دیجیتال با مقیاس خطی 1μM برای SINO KA600-2100mm DRO
دستگاه تراش دقیق 1μM مقیاس خطی (DRO) برای تراش، به طور خاص مدل SINO KA600-2100mm،یک راه حل پیشرفته طراحی شده برای افزایش دقت و دقت در عملیات ماشینکاری چرخ دار استاین سیستم پیشرفته DRO شامل مقیاس های خطی با وضوح بالا و رمزگذاری کننده های قدرتمند است که اندازه گیری های قابل اعتماد و در زمان واقعی را برای نتایج بهتر ماشینکاری فراهم می کند.
ویژگی های کلیدی:
1️ ️ دقت بالا: با دقت اندازه گیری 1μm (میکرو متر) ، SINO KA600-2100mm موقعیت دقیق و اندازه گیری دقیق را در طول عملیات چرخ دار تضمین می کند.
2️ ️ انکودر مقیاس خطی: اینکودر بازخورد موقعیت را در زمان واقعی فراهم می کند و امکان کنترل دقیق و نظارت بر حرکات چرخ دار را فراهم می کند.
3️ ️ نمایشگر خواندن دیجیتال: نمایشگر خواندن دیجیتال اندازه گیری های واضح و دقیق را ارائه می دهد، بهبود بهره وری و کاهش خطاهای در وظایف ماشینکاری.
4️?? قابلیت دو محور/سه محور: مجهز به توانایی نظارت و کنترل دو یا سه محور به طور همزمان، که حرکت دقیق و افزایش بهره وری را امکان پذیر می کند.
رابط کاربر پسند: سیستم DRO دارای رابط کاربر پسند برای تنظیم آسان، سفارشی سازی و عملکرد بدیهی است.
استفاده: رمزگذاری مقیاس خطی را بر محور ماشین چرخ دار نصب کنید، آن را به واحد DRO متصل کنید و آن را روشن کنید.صفحه نمایش دیجیتال اندازه گیری در زمان واقعی را برای کنترل دقیق بر روی حرکات چرخ دار نشان می دهد.
استفاده:
کدهاي مقیاس خطي رو روي محور ماشين نصب کنيد اونا رو به واحد DRO وصل کنيد و روشنش کنيدکه کنترل دقیق حرکات ماشین را امکان پذیر می کند.
بسته شامل:
ترازو شیشه ای خطی یک قطعه، KA600-2100mm.
وضوح در 0.5/1/5um ارائه شده است.
در حالی که طول انکودر سفارشی (L0) ارائه می شود، ممکن است نیازهای مشتریان در نظر گرفته شود. ((بعد: 1000-3000 میلی متر)
این کدگر دارای چندین سنسور یا آشکارگر نوری است که در اطراف دیسک یا حلقه قرار دارند. این سنسورها نشانگرهای نوری را در هنگام چرخش دیسک تشخیص می دهند و آنها را به نبض های الکتریکی تبدیل می کنند.
الگوهای کد: علامت های نوری روی دیسک کدگذاری ممکن است بر اساس تکنیک کدگذاری مورد استفاده شکل های مختلفی را داشته باشند.کدهای باینری که اغلب استفاده می شوند کدهای باینری طبیعی و کدهای خاکستری هستندکد های خاکستری به طور گسترده ای استفاده می شوند زیرا احتمال خطا در این سایت های انتقالی را با اطمینان از اینکه تنها یک بیت بین مناطق مجاور تغییر می کند، کاهش می دهد.
مقدار علامت ها یا کدهای روی دیسک، وضوح یک کدگر زاویه نوری مطلق را تعیین می کند..در اکثر موارد، وضوح در بیت یا شمارش در هر انقلاب (CPR) بیان می شود.
مدل | L0 | L1 | L2 | مدل | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: طول اندازه گیری موثر کدگر L1: ابعاد سوراخ نصب کدگر
L2: ابعاد کلی رمزگذاری کننده
کدگر KA-600، که به طور خاص برای ماشین آلات بزرگ طراحی شده است، ویژگی های در
اندازه بزرگ و سفتی خوب. پشتیبانی می تواند به هر موقعیت رمزگذاری کننده اضافه شود
سفتی و ثبات را افزایش می دهد. طول آن 1000~3000mm است.
اطلاعات دقیق:
تمام ترازو خطي ها قبل از تحویل تست خواهند شد.
