سیستم SINO SDS2-3MS Digital Readout (DRO) برای ماشین های چرخ دار و فریز

سیستم SINO SDS2-3MS DRO به طور خاص برای ماشین های چرخ دار و فریز طراحی شده است و بازخورد اندازه گیری دقیق را با نمایشگر عددی SDS3MS ارائه می دهد.این سیستم اجازه می دهد تا اپراتورها را به نظارت و کنترل فرآیندهای ماشینکاری با دقت و داده های زمان واقعی.

ویژگی ها:

صفحه نمایش SDS3MS: سیستم SDS2-3MS DRO شامل صفحه نمایش SDS3MS است که دارای یک رابط کاربری واضح و کاربر پسند برای نظارت بر اندازه گیری ماشین است. مجهز به دکمه های عملکرد و یک صفحه کلید،آن را تضمین عملیات راحت در طول وظایف ماشینکاری.
پشتیبانی از محورهای متعدد: طراحی شده برای مدیریت محورهای متعدد، سیستم SDS2-3MS DRO بازخورد اندازه گیری دقیق و کنترل در حرکت های مختلف ماشین را ارائه می دهد.این توانایی اجازه می دهد تا ماشین آلات به دست آوردن موقعیت دقیق و کنترل در محورهای مختلف به طور همزمان.
سازگاری با ماشین آلات چرخ دار و آسیاب: مناسب برای هر دو دستگاه چرخ دار و آسیاب، این سیستم DRO انعطاف پذیری را برای ماشین آلات کار با انواع مختلف تجهیزات فراهم می کند.به طور کامل در سیستم های کنترل ماشین ادغام می شود، تسهیل عملکرد کارآمد در کاربردهای مختلف ماشینکاری.
دقت بالا: ارائه دقت بالا در قرائت اندازه گیری، سیستم خواندن دیجیتال امکان کنترل دقیق بر روی حرکات ماشین را فراهم می کند.این توانایی برای دستیابی به تحملات سخت و نتایج بهینه ماشینکاری در وظایف مختلف تولید ضروری است.
حالت های افزایشی و مطلق: SDS2-3MS از حالت های اندازه گیری افزایشی و مطلق پشتیبانی می کند و انعطاف پذیری را برای نیازهای مختلف ماشینکاری ارائه می دهد.اپراتورها می توانند به راحتی از حالت به حالت تغییر دهند، اطمینان از سازگاری با سناریوهای مختلف ماشینکاری.

عملکرد:

سیستم SDS2-3MS SINO Lathe Milling Machine DRO Digital Readout امکان نظارت دقیق و کنترل حرکات ماشین را در طول عملیات چرخ دار و آسیاب می دهد.با ارائه بازخورد اندازه گیری در زمان واقعی، اپراتورها می توانند به سرعت پارامترهای ماشینکاری را تنظیم و اصلاح کنند تا به دقت و کیفیت مورد نظر در قطعات خود برسند.این سیستم افزایش بهره وری عملیاتی و اطمینان از عملکرد سازگار در وظایف مختلف ماشینکاری.

استفاده:

سیستم DRO به طور گسترده ای در عملیات ماشینکاری مورد استفاده قرار می گیرد که نیاز به اندازه گیری دقیق و کنترل دارد، مانند چرخش، فریز، حفاری و حفاری.از جمله کار با فلزات، کار با چوب، خودرو، هوافضا، و بیشتر.

سناریوهای قابل استفاده:

عملیات چرخ دار: در عملیات چرخ دار، که شامل رو به رو شدن، چرخش، تراشیدن، رشته زدن و شکاف دادن است، سیستم DRO به اپراتورها امکان می دهد تا حرکات ابزار را با دقت بالا نظارت و کنترل کنند.این قابلیت تضمین می کند که ابعاد ماشینکاری به طور دقیق به دست آمده است، برای تولید قطعات استوانه ای یا مخروطی که در صنایع مختلف استفاده می شوند بسیار مهم است.
عملیات آسیاب: برای کارهای آسیاب مانند شکل گیری، سوراخ کردن، حفاری و پروفایل سازی، سیستم DRO نقش مهمی در نظارت بر حرکت برش دارد.این اجازه می دهد تا اپراتورها را به تنظیم مختصات دقیق و ردیابی موقعیت ابزار به طور دقیق در طول فرآیند آسیاباین دقت برای ایجاد اشکال و پروفایل های پیچیده در فلزات، پلاستیک ها و سایر مواد مورد استفاده در تولید ضروری است.

DRO SDS3MS یک سیستم خواندن دیجیتالی همه کاره است که با یک صفحه نمایش عددی 3 همبستگی مجهز است و برای سازگاری بی نقص در میان ماشین آلات مختلف با تنظیم پارامترهای آن طراحی شده است.این اندازه گیری چند منظوره اجازه می دهد تا اپراتورها به راحتی از یک تابع به دیگری تغییر دهند.، که آن را برای کاربردهای مختلف ماشینکاری بدون نیاز به پیکربندی پیچیده مناسب می کند.

پارامترهای خواندن دیجیتال SINO SDS3MS

1محدوده ولتاژ: سیستم DRO در محدوده ولتاژ AC 85V تا 250V کار می کند و از فرکانس ها از 50Hz تا 60Hz پشتیبانی می کند. این محدوده گسترده سازگاری را با سیستم های مختلف برق در سراسر جهان تضمین می کند.

2مصرف برق: سیستم 15 وات یا 25 ولت آمپر (VA) مصرف می کند. این نشان دهنده بار الکتریکی است که در جریان کار بر منبع برق قرار می گیرد.

3شماره مختصات: DRO از نمایش مختصات برای یک، دو یا سه محور (معاونات) پشتیبانی می کند.این انعطاف پذیری اجازه می دهد تا آن را با انواع مختلف از ماشین آلات که نیاز به پیکربندی محور های مختلف استفاده می شود.

4نمایشگر: دارای یک نمایشگر هفت بخش برای نمایش داده های عددی است. برای سیستم هایی که دارای دو یا سه محور هستند، می تواند اطلاعات را با استفاده از نمایشگرهای هشت کاراکتر آلفانومریک،احتمالاً موقعیت محور یا سایر داده های مربوطه را نشان می دهد.

5وزن: سیستم DRO حدود 2 کیلوگرم (کیلوگرم) وزن دارد که برای ملاحظات نصب و حمل و نقل مرتبط است.

6سیگنال ورودی: سیگنال های خروجی TTL (Transistor-Transistor Logic) و EIA-422 را می پذیرد. این سیگنال ها رابط های استاندارد مورد استفاده در الکترونیک دیجیتال و ارتباطات هستند.سازگاری DRO با کنترل کننده های قابل برنامه ریزی و سایر تجهیزات.

7فرکانس سیگنال ورودی: سیستم DRO می تواند فرکانس سیگنال ورودی را بیش از 100 kHz اداره کند.این قابلیت فرکانس بالا تضمین می کند که می تواند تغییرات سریع در موقعیت یا سیگنال های دیگر از ماشین آلات در حال کار با سرعت بالا را پردازش کند.

8رزولوشن: گزینه های رزولوشنی قابل انتخاب برای اتصال سنسورها یا رمزگذاری کننده ها را ارائه می دهد، که از 10 میکرو متر (μm) تا 0.5 میکرو متر (μm) می باشد.این قابلیت وضوح دقیق اجازه می دهد تا اندازه گیری دقیق و کنترل عملیات ماشینکاری، برای دستیابی به تحملات سخت در فرآیندهای تولید بسیار مهم است.

کارکردهای اساسی

تبدیل بین میلی متر و اینچ
تحولات مختصات مطلق و نسبی
تابع تقسیم نقطه میانی
تابع "R" پایه برای محاسبه شعاع
تابع R برای منحنی های دقیق
تقسیم دایره دایره
ذخیره سازی 200 قطعه کاری نقطه صفر
فاصله سوراخ ها در امتداد خطوط کج
محاسبات ریاضی از جمله جبران قطر ابزار
عملیات های بیولینگ
تنظیم مجدد اتوماتیک به موقعیت صفر

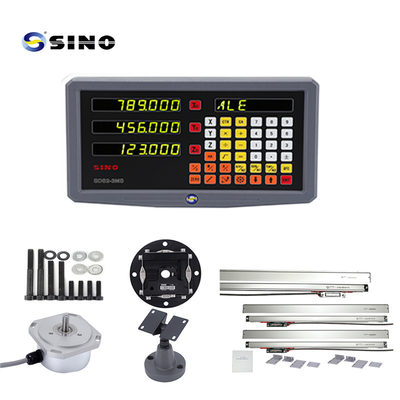

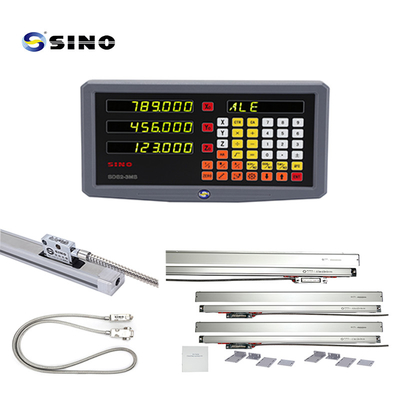

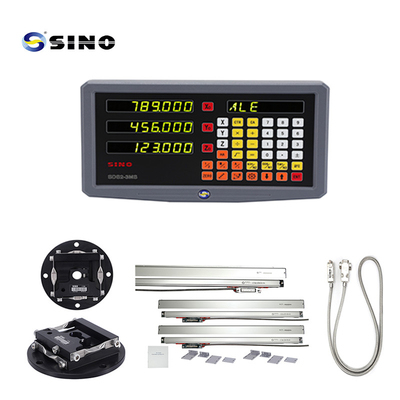

تصویر محصول / عکس:

قفسه در اين عکس محصولي است نه محصولي استاندارد.
