3 محور SINO SDS6-3VE چند منظوره با LED DRO ، EIA-422-A سیگنال کیت خواندن دیجیتال برای دستگاه EDM

3 محور SINO SDS6-3VE چند منظوره با LED DRO ، EIA-422-A سیگنال کیت خواندن دیجیتال برای دستگاه EDM

SDS6-3VE DRO دارای یک عملکرد خروجی تخصصی است که برای ماشین های EDM طراحی شده است و اجازه می دهد تا به رله EDM متصل شود تا پردازش عمق را کنترل کند.

سری SDS6 DRO از سیگنال های A / B با فرکانس بالا تا 5 مگاهرتز پشتیبانی می کند و از آخرین فناوری SCM 16 بیتی استفاده می کند ، که به آن امکان می دهد تا توابع اساسی مختلفی را جایگزین کند.این DRO همه کاره سرعت اندازه گیری سریعتر و یک سیستم کنترل بصری تر را ارائه می دهدهر محور 40 نقطه از جبران غیر خطی را برای کاهش اشتباهات فراهم می کند.

عملکردهای تقویت کننده:

1. ماشین حساب: DRO به شما اجازه می دهد تا ارقام اعشاری را به سه، چهار یا پنج تنظیم کنید و دقت محاسبه را افزایش دهید.
2. جبران خطا غیر خطی: تا 40 بخش جبران خطا غیر خطی را برای افزایش دقت ماشینکاری ارائه می دهد.
3. گزینه های رقم اعشاری در حالت اینچ: شما می توانید 4 یا 5 رقم اعشاری را در حالت اینچ انتخاب کنید. چهار رقم برای اندازه گیری مقیاس طولانی مناسب است، در حالی که پنج رقم نمایش دقت بالا را فراهم می کند.
4. ارتباطات:از جمله خروجی سازگار با EDM برای کنترل یکپارچه.

مشخصات:

ولتاژ:** AC 80V ~ 260V، 50Hz ~ 60Hz (اختیار های مختلف پلگ در دسترس)

مصرف برق:** 15VA

دمای کار:** 0~45°C

دمای ذخیره سازی: ** -30 ~ 70 °C

سیگنال ورودی مجاز:** TTL/RS422 موج مربع

فرکانس مجاز سیگنال ورودی:** تا 5MHz

حداکثر وضوح طول صفحه نمایش دیجیتال:** 5 μm (0.005 mm / 0.0002 ")

حداقل وضوح زاویه نمایش دیجیتال:** 0.0001 / پالس

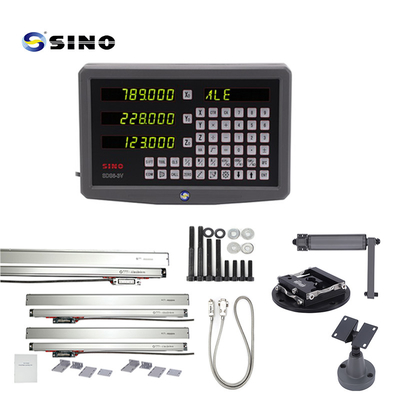

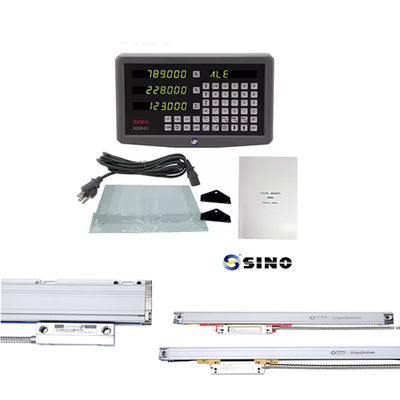

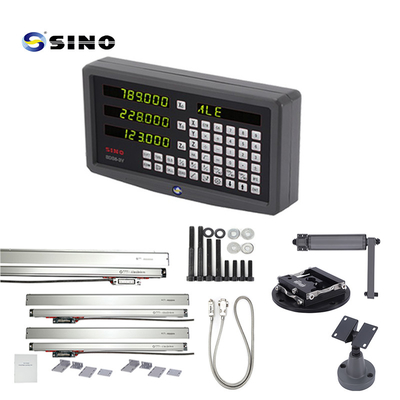

تصویر محصول / عکس:

رابط خروجی مشابه:

اندازه:

قفسه در اين عکس محصولي است نه محصولي استاندارد.
