3 محور خواندن دیجیتال SINO SDS6-3VE با کیت های خواندن دیجیتال LED DRO برای دستگاه EDM

3 محور خواندن دیجیتال SINO SDS6-3VE با کیت های خواندن دیجیتال LED DRO برای دستگاه EDM

SDS6-3VE DRO دارای یک عملکرد خروجی اختصاصی برای دستگاه های EDM است که اجازه می دهد تا برای کنترل عمق به رله EDM متصل شود.

DRO سری SDS6 از سیگنال های A / B با فرکانس بالا تا 5 مگاهرتز پشتیبانی می کند و از آخرین فناوری SCM 16 بیتی استفاده می کند. این DRO همه کاره جایگزین عملکردهای اساسی مختلف می شود ،ارائه سرعت اندازه گیری سریعتر و یک سیستم کنترل صاف ترهر محور 40 نقطه از جبران غیر خطی را برای کاهش اشتباهات ارائه می دهد.

عملکردهای تقویت کننده:

• ماشین حساب:

DRO به شما اجازه می دهد تا ارقام اعشاری را به سه، چهار یا پنج مکان تنظیم کنید، که دقت محاسبه را افزایش می دهد.

• جبران خطا غیر خطی:

آن را فراهم می کند تا 40 بخش از جبران خطا غیر خطی برای بهبود دقت ماشینکاری.

• گزینه های ارقام اعشاری در حالت اینچ:

در حالت اینچ، شما می توانید بین چهار یا پنج رقم اعشاری انتخاب کنید. چهار رقم برای نیازهای مقیاس طولانی مناسب است، در حالی که پنج رقم نمایش دقیق بالا را ارائه می دهد.

• ارتباطات:

شامل خروجی سازگار با EDM است.

مشخصات:

ولتاژ:** AC 80V ∼260V؛ 50Hz ∼60Hz، با گزینه های مختلف پلاگین در دسترس

مصرف برق:** 15VA

دمای عملیاتی:** 0°45°C

دمای ذخیره سازی: ** -30 ≈ 70°C

سیگنال ورودی خواندن:** TTL/RS422 موج مربع

فرکانس سیگنال ورودی:** تا 5 مگاهرتز

حداکثر وضوح برای طول صفحه نمایش دیجیتال:** 5 μm (0.005 mm/0.0002")

حداقل رزولوشن زاویه نمایش دیجیتال:** 0.0001/پالس

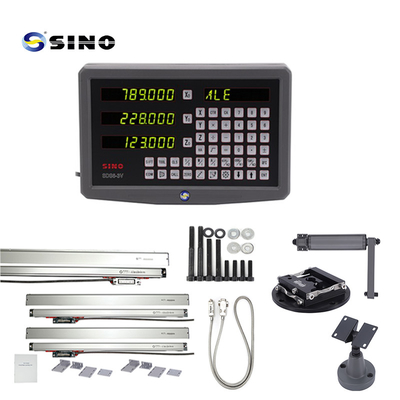

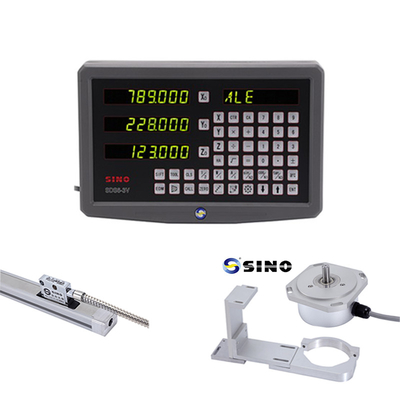

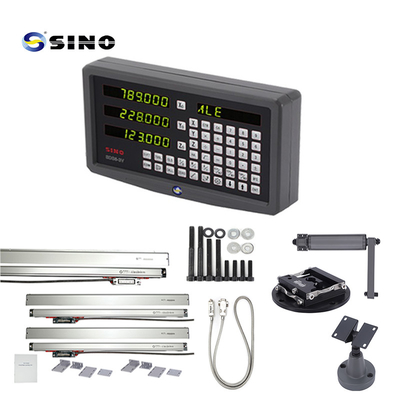

تصویر محصول / عکس:

رابط خروجی مشابه:

اندازه:

قفسه در اين عکس محصولي است نه محصولي استاندارد.
