مقیاس شیشه ای خطی توسط SINO صفحه نمایش دیجیتالی SDS2MS دو محور با دقت بالا

نمایشگر دیجیتال SDS2MS با دقت بالا و 2 محور با مقیاس شیشه ای خطی توسط SINO

بررسی اجمالی نمایشگر دیجیتال دو محوره SDS 2MS و خط کش مشبک KA

1. این کیت امکان کنترل همزمان و نظارت بر حرکت یک ماشین در دو محور را فراهم می کند - به عنوان مثال، محورهای X و Y یک دستگاه فرز. به شما امکان می دهد پیشرفت کار تجهیزات را پیگیری کنید و بررسی کنید که آیا ابزار ماشین به موقعیت مشخص شده توسط کاربر رسیده است یا خیر.

2. سیستم رمزگذار خطی KA از فناوری مغناطیسی استفاده می کند. هنگامی که با واحد نمایشگر DRO و مقیاس شیشه ای مغناطیسی (نصب شده روی شفت دستگاه) جفت می شود، خوانش های پویا را با دقت نسبتاً بالایی ارائه می دهد. این خوانش ها فوراً موقعیت فعلی تجهیزات را منعکس می کنند. به لطف این بازخورد سریع داده ها، اپراتورها می توانند سریعاً پاسخ دهند و قضاوت کنند که آیا حرکت ابزار ماشین به نتایج دلخواه می رسد یا خیر.

3. کیت SDS 2MS DRO با طیف وسیعی از ولتاژ AC، از 100 تا 240 ولت سازگار است. هر دستگاه دارای ولتاژ عملیاتی بهینه است - و تنها زمانی که این ولتاژ مورد نیاز برآورده شود، کیت می تواند به درستی کار کند و به کاربران کمک می کند تا اندازه گیری های دقیقی را در نقاط از پیش تعیین شده انجام دهند.

4. واحد نمایشگر DRO دارای یک رابط بصری است که از دکمه های عملکرد و یک صفحه نمایش دیجیتال تشکیل شده است. کاربران می توانند دکمه های عملکرد مختلف را برای جابجایی بین انواع مختلف داده های اندازه گیری انتخاب کنند و سازگاری با محیط های کاری پیچیده را آسان می کند.

قابلیت های موجود:

1. تبدیل شعاع/قطر.

2. تبدیل MM/اینچ.

3. تبدیل مطلق/نسبی.

4. عملکرد تقسیم میانی.

5. عملکرد آسان "R".

6. عملکرد صاف "R".

7. موقعیت یابی سوراخ PCD در محیط.

8. 200 گروه حافظه موقعیت صفر.

پارامترهای دقیق سیستم نمایشگر دیجیتال DRO SDS2MS:

1. سازگاری ولتاژ/فرکانس: با AC 85V–250V و 50Hz–60Hz کار می کند
2. مصرف برق: 15 وات (با تقاضای الکتریکی 25 ولت آمپر)
3. تخصیص شماره: می تواند شماره ها را به یک یا دو مکان اختصاص دهد
4. از هشت متر متن و نماد برای نشان دادن نحوه خروجی داده های یک نمایشگر هفت قسمتی علامت دار (برای دو یا سه محور) استفاده کنید
5. وزن خالص: 2.9 پوند (یا 1.3 کیلوگرم)
6. پشتیبانی از سیگنال: دارای سیگنال های خروجی جمع کننده باز EIA-422، سیگنال های ورودی TTL و یک رابط کاربر پسند برای اتصال به کنترلرهای قابل برنامه ریزی است
7. از فرکانس های سیگنال ورودی بالای 100 کیلوهرتز پشتیبانی می کند
8. گزینه های وضوح: می تواند به وضوح 10 میکرومتر، 5 میکرومتر، 2 میکرومتر، 1 میکرومتر و 0.5 میکرومتر متصل شود

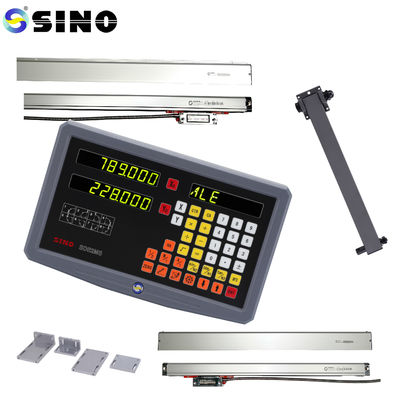

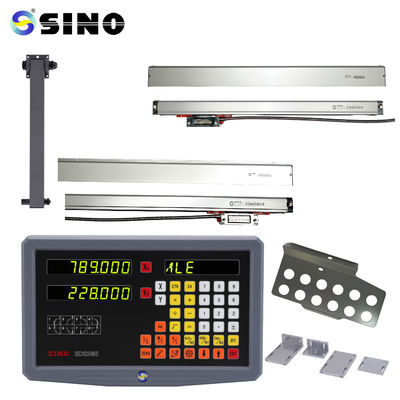

تصویر محصول / عکس:

​

قفسه موجود در تصویر اختیاری است، نه محصول استاندارد.
