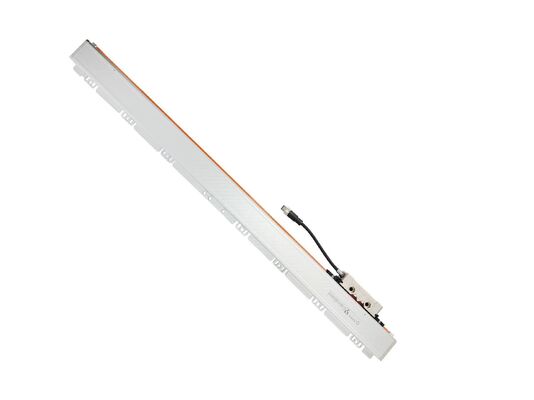

خط کش شیاردار خطی مطلق NC600 سنسور با دقت بالا برای ابزار ماشین CNC

سنسور دقیق مطلق خطی NC600 برای ماشین آلات CNC

کدگر خطی مطلق NC600 دارای یک سیستم موقعیت مطلق واقعی است، ارائه مقادیر موقعیت فوری در هنگام قدرت بدون نیاز به هومینگ.
ایده آل برای موتورهای خطی، ماشین آلات CNC، خطوط تولید خودکار، ابزارهای علمی و سیستم های کنترل با دقت بالا، عملکرد قابل اعتماد را در کاربردهای مختلف تضمین می کند.

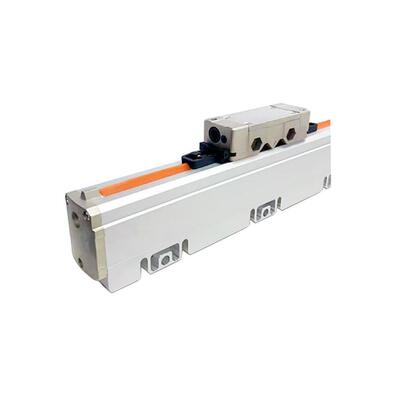

با استفاده از تکنولوژی اختصاصی ما، این سری از یک محفظه آلومینیومی مهر و موم شده با نوار های مهر و موم دو لایه استفاده می کند.این ساختار قوی به طور موثر از شیشه ی انکودر و سر خواننده از گرد و غبار محافظت می کند، زباله ها و مایعات برش، تضمین طول عمر در محیط های خشن.

کیفیت معتبر جهانی: سیستم مدیریت کیفیت ISO، به علاوه گواهینامه های بین المللی CE و RoHS، انطباق کامل را تضمین می کند.
سازگاری همه جانبه: مشخصات کامل و پروتکل های ارتباطی متعدد کاربرد گسترده ای را در سیستم های متنوع تضمین می کند.
30+ سال تخصص: دهه ها تجربه بازار به ما اجازه می دهد تا پایه های خود را تقویت کنیم، نوآوری را هدایت کنیم و در کنار صنعت پیشرفت کنیم.
نوآوری مستقل: در داخل کشور توسعه یافته است تا جایگزین فناوری های وارداتی "گروه فشرده" با راه حل های قابل اعتماد و داخلی شود.

کدگر خطی مطلق NC600 برای:

• ● سیستم های رباتیک پیچیده
• ● ابزار علمی
• سیستم های ماشین آلات ◄ ماشین آلات CNC، ماشین های فریز، ماشین های آسیاب و غیره
• تجهیزات اندازه گیری با دقت بالا که در شرایط سخت کار می کنند، ارتعاش، درجه حرارت، آلاینده ها و غیره

محتوای بسته بندی و مشخصات فنی
پیکربندی استاندارد:
مقیاس شیشه ای خطی: مدل KA600، طول اندازه گیری استاندارد 2100mm.
سر خواندن: واحد حسگر نوری با دقت بالا.
لوازم جانبی: نصب سخت افزار و کابل های اتصال
پارامترهای عملکرد:
رزولوشن: در درجه دقت 0.5μm، 1μm و 5μm برای پاسخگویی به نیازهای متنوع برنامه در دسترس است.
سفارشی سازی: ما طول انکودر سفارشی (L0) را از 1000mm تا 3000mm ارائه می دهیم، که اطمینان از مناسب بودن دقیق برای ابعاد بستر ماشین خاص است.
سیستم نوری و اصل رمزگذاری:
مکانیسم سنجش نوری: رمزگذاری کننده یک سیستم اسکن نوری با وضوح بالا را ادغام می کند.آن الگوهای درجه بندی نوری را تشخیص می دهد و آنها را به سیگنال های الکتریکی دقیق برای بازخورد موقعیت تبدیل می کند.
الگوهای کد پیشرفته: مقیاس از تکنیک های پیچیده کدگذاری نوری استفاده می کند. ما در درجه اول منطق کد خاکستری را به جای کد های باینری طبیعی اجرا می کنیم.
کاهش خطا: استفاده از کد خاکستری تضمین می کند که تنها یک بیت بین مقادیر متوالی تغییر حالت می کند.این ویژگی طراحی اساسی به طور موثر خطاهای تفسیر داده را در طول انتقال سریع موقعیت پذیری کاهش می دهد، و در نتیجه ثبات کلی سیستم را افزایش می دهد.

رزولوشن و طراحی مکانیکی
وضوح و دقت
وضوح یک کدگر نوری مطلق اساساً با تراکم الگوهای درجه بندی در مقیاس تعیین می شود. وضوح بالاتر از طریق نشانه های دقیق تر،که به طور مستقیم به دقت بالاتر در موقعیت مکانی ترجمه می شودوضوح معمولاً در بیت ها یا شمارش در هر انقلاب (CPR) اندازه گیری می شود.
مهندسی مکانیک برای کاربردهای مقیاس بزرگ
کدگذاری NC600 به طور خاص برای استفاده در ابزار ماشین CNC فرمت بزرگ طراحی شده است.
سفتی برتر: طراحی بر یکپارچگی ساختاری تاکید دارد تا ثبات را تحت بار سنگین حفظ کند.
پیکربندی پشتیبانی انعطاف پذیر: پشتیبانی های مکانیکی اضافی می توانند در هر موقعیت در امتداد محور رمزگذاری شده ادغام شوند.این ویژگی به طور قابل توجهی افزایش سفتی سیستم و ثبات در طول کار.
محدوده اندازه گیری گسترش یافته: در طول 1000mm تا 3000mm در دسترس است، برای پاسخگویی به نیازهای بستر ماشین بزرگ.
