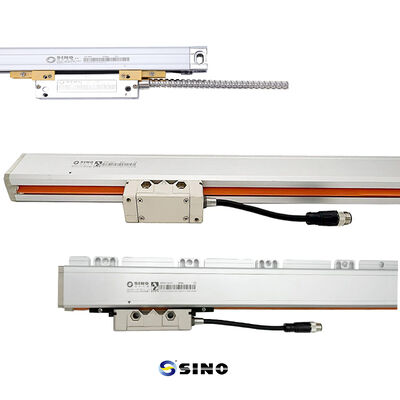

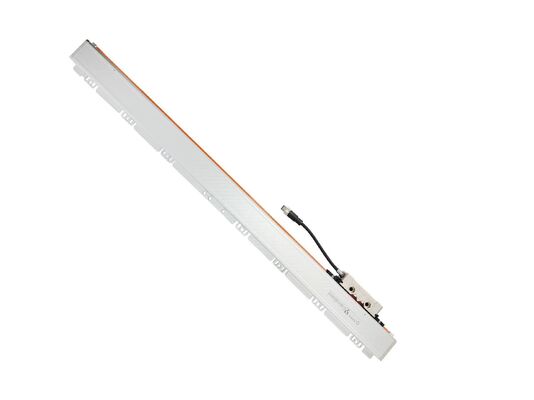

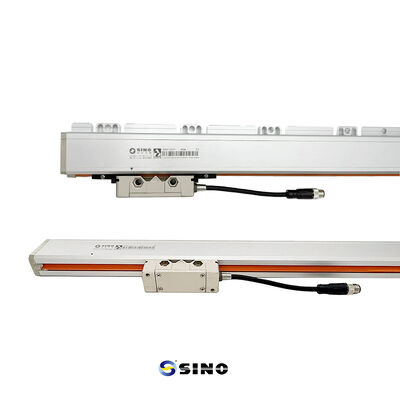

انکودر خطی مطلق SINO NC600 با دقت بالا برای ماشین ابزار CNC و تجهیزات اتوماسیون

انکودر خطی مطلق SINO NC600 با دقت بالا برای ماشین ابزار CNC و تجهیزات اتوماسیون

انکودر خطی مطلق NC600 مجهز به یک مکانیزم موقعیت‌یابی مطلق واقعی است که امکان خروجی فوری موقعیت را پس از فعال شدن برق و بدون نیاز به هیچ عملیات خانه‌سازی (Homing) فراهم می‌کند.

این انکودر که برای موتورهای خطی، ماشین ابزار CNC، خطوط تولید خودکار، ابزارهای دقیق و سیستم‌های کنترل با دقت بالا مناسب است، عملکرد پایدار و مداوم را در کاربردهای صنعتی مختلف تضمین می‌کند.

سری NC600 که با فناوری اختصاصی داخلی توسعه یافته است، دارای ساختار آلومینیومی مهر و موم شده و طراحی آب‌بندی دو لایه است. این ساختار مستحکم، مقیاس و هد خوانش را به طور مؤثر در برابر گرد و غبار، ذرات و سیالات برش محافظت می‌کند و دوام طولانی مدت را حتی در شرایط کاری سخت تضمین می‌کند.

کیفیت دارای گواهینامه جهانی:

دارای گواهینامه ISO، CE و RoHS برای انطباق کامل بین‌المللی.
سازگاری گسترده:

مشخصات کامل و پروتکل‌های ارتباطی متعدد برای کاربرد گسترده.
بیش از 30 سال تخصص:

دهه‌ها تجربه صنعتی در حمایت از رشد پایدار و نوآوری مستمر.
نوآوری مستقل:

فناوری هسته‌ای خود توسعه یافته که جایگزین‌های داخلی قابل اعتماد برای قطعات کلیدی وارداتی ارائه می‌دهد.

انکودر خطی مطلق NC600 برای طیف گسترده‌ای از کاربردها طراحی شده است، از جمله:

• تجهیزات خودکار
• سیستم‌های رباتیک پیشرفته
• سیستم‌های کنترل فرآیند
• ابزارهای علمی دقیق
• ماشین ابزار CNC مانند تراش، فرز و سنگ‌زنی
• دستگاه‌های اندازه‌گیری با دقت بالا که در محیط‌های سخت از جمله لرزش، نوسانات دما و آلودگی کار می‌کنند

محتویات بسته و مشخصات فنی
پیکربندی استاندارد
مقیاس شیشه‌ای خطی: سری NC600، طول اندازه‌گیری استاندارد 140-3240 میلی‌متر
هد خوانش: ماژول سنسور نوری با دقت بالا
لوازم جانبی: سخت‌افزار نصب و کابل‌های اتصال
پارامترهای عملکرد
دقت تفکیک (رزولوشن): 0.5 میکرومتر، 1 میکرومتر، 5 میکرومتر اختیاری برای برآورده کردن نیازهای مختلف کاربرد
سفارشی‌سازی: طول‌های اندازه‌گیری سفارشی (L0) از 100 میلی‌متر تا 3000 میلی‌متر موجود است
سیستم نوری و اصل کدگذاری
این انکودر از یک سیستم اسکن نوری با دقت تفکیک بالا استفاده می‌کند. با حرکت هد خوانش در طول مقیاس، الگوهای درجه‌بندی را تشخیص داده و آن‌ها را به سیگنال‌های بازخورد موقعیت دقیق تبدیل می‌کند.
مقیاس از کدگذاری نوری پیشرفته، عمدتاً کد گری (Gray code) استفاده می‌کند. در مقایسه با کد باینری طبیعی، کد گری فقط اجازه تغییر یک بیت را بین موقعیت‌های مجاور می‌دهد، که به طور مؤثر خطاهای خوانش سیگنال را در حین حرکت با سرعت بالا کاهش می‌دهد و پایداری سیستم را بهبود می‌بخشد.

دقت تفکیک و طراحی مکانیکی
دقت تفکیک و دقت
دقت تفکیک یک انکودر نوری مطلق به تراکم علامت‌گذاری‌های درجه‌بندی روی مقیاس بستگی دارد. درجه‌بندی‌های ریزتر، دقت تفکیک بالاتر و دقت موقعیت‌یابی بهبود یافته را فراهم می‌کنند. دقت تفکیک معمولاً بر حسب بیت یا تعداد شمارش در هر دور (CPR) بیان می‌شود.
مهندسی مکانیک برای کاربردهای در مقیاس بزرگ
انکودر NC600 به طور ویژه برای ماشین ابزار CNC بزرگ طراحی شده است، با ساختار مکانیکی مستحکم که ارائه می‌دهد:

• استحکام برتر: طراحی بر یکپارچگی ساختاری برای حفظ پایداری تحت بارهای سنگین تأکید دارد.
• سختی بالا: طراحی ساختاری پایدار، عملکرد قابل اعتماد را تحت بارهای سنگین تضمین می‌کند.
• پشتیبانی انعطاف‌پذیر: پشتیبانی‌های اضافی را می‌توان در هر نقطه در طول انکودر نصب کرد تا سختی و پایداری عملیاتی را افزایش داد.
• محدوده اندازه‌گیری گسترده: طول‌های اندازه‌گیری از 1000 میلی‌متر تا 3000 میلی‌متر، ایده‌آل برای تخت ماشین‌های بزرگ.
